0.91寸OLED液晶显示模块IIC 12832全面解析兼容3.3V的嵌入式显示利器

在当今嵌入式系统和便携式电子设备设计中，显示屏占据着人机交互的核心位置。其中，0.91寸OLED液晶显示模块凭借其紧凑的尺寸、出色的显示效果以及简单的接口方式，成为了众多开发者和硬件爱好者的首选显示器件。本文将深入介绍这款IIC接口、12832分辨率的OLED显示模块，探讨其特点、工作原理及应用场景，并重点说明其兼容3.3V电压的优势。

一、产品概述

0.91寸OLED显示模块是一款小型单色图形显示器件，对角线尺寸为0.91英寸，分辨率达到128×32像素。所谓“12832”，即横向128个像素点，纵向32个像素点，能够显示清晰的文字、数字和简单图形。模块采用OLED（有机发光二极管）技术，每个像素点自发光，无需背光，因而具有高对比度、广视角和低功耗的特点。

该模块通常搭载SSD1306驱动芯片，通过IIC（Inter-Integrated Circuit，即I²C）总线与主控MCU通信，仅需两根信号线（SCL、SDA）即可完成数据传输，大大简化了硬件连接。更重要的是，它兼容3.3V逻辑电平，可以直接与常见的3.3V开发板（如STM32、ESP8266、ESP32、树莓派等）连接，无需额外电平转换，方便快捷。

二、关键特性与优势

超小尺寸与轻量化：0.91寸的显示面积约为22.4mm×5.6mm，模块整体尺寸通常不超过30mm×12mm，非常适合空间受限的便携设备。
高对比度与自发光：OLED每个像素独立发光，黑色部分完全不发光，因此对比度极高，在强光下依然清晰可见，同时可视角度可达160°以上。
低功耗：由于无需背光，OLED在显示深色内容时功耗极低，适合电池供电的物联网设备和可穿戴装置。
IIC接口精简连接：仅需VCC、GND、SCL、SDA四根线，节省I/O资源，便于扩展其他外设。
3.3V兼容性：该模块内部通常集成3.3V稳压电路和电平转换电路，可安全接入3.3V系统。部分模块也标称支持5V，但为保护OLED寿命，推荐在3.3V下工作。
宽工作温度：工业级模块可在-40℃至+70℃范围内正常工作，适应各种环境。

三、引脚定义与接线指南

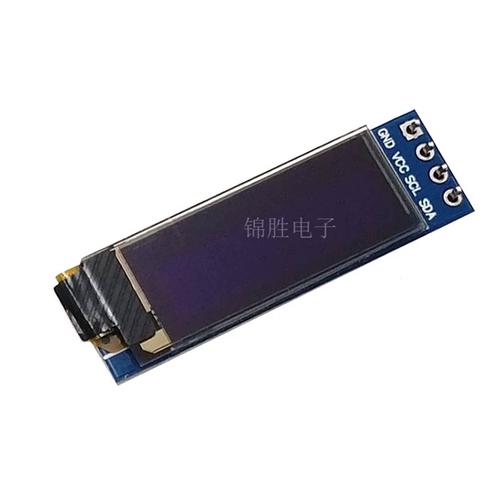

典型的0.91寸OLED IIC模块引出4个引脚：

GND：电源地
VCC：电源正极，接3.3V（部分模块支持5V，但建议3.3V）
SCL：IIC时钟线，接MCU的IIC SCL引脚
SDA：IIC数据线，接MCU的IIC SDA引脚

接线时需注意：若MCU的IIC引脚已有上拉电阻，则模块无需额外上拉；若无，则需在SCL和SDA上分别接4.7kΩ上拉电阻至3.3V。

四、工作原理与驱动芯片

该模块核心为SSD1306驱动IC，它内部集成了128×32的GDDRAM（图形显示数据RAM），每个像素对应一个bit。MCU通过IIC发送命令和数据，SSD1306负责刷新屏幕。OLED面板由有机材料涂层和玻璃基板构成，当电流通过时，有机层发光。

SSD1306支持多种显示模式，如水平寻址、页寻址等，并内置对比度控制、显示开关、反色等指令。开发者可通过初始化序列配置这些参数。

五、软件驱动与编程

针对0.91寸OLED，网络上已有许多开源库，如u8g2、AdafruitSSD1306、ESP8266/ESP32的OLED库等。以Arduino为例，通过Wire库建立IIC通信，安装AdafruitSSD1306和Adafruit_GFX库后，即可轻松显示文本和图形。

初始化代码示例：

`cpp #include

#include

#define SCREEN_WIDTH 128

#define SCREEN_HEIGHT 32

#define OLED_RESET -1

AdafruitSSD1306 display(SCREENWIDTH, SCREENHEIGHT, &Wire, OLEDRESET);

void setup() {
display.begin(SSD1306SWITCHCAPVCC, 0x3C); // 地址通常为0x3C或0x3D
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(SSD1306WHITE);
display.setCursor(0, 0);
display.println("Hello OLED!");
display.display();
}

void loop() {}
`

在MicroPython或Raspberry Pi上，也有相应的库支持，如luma.oled等。
